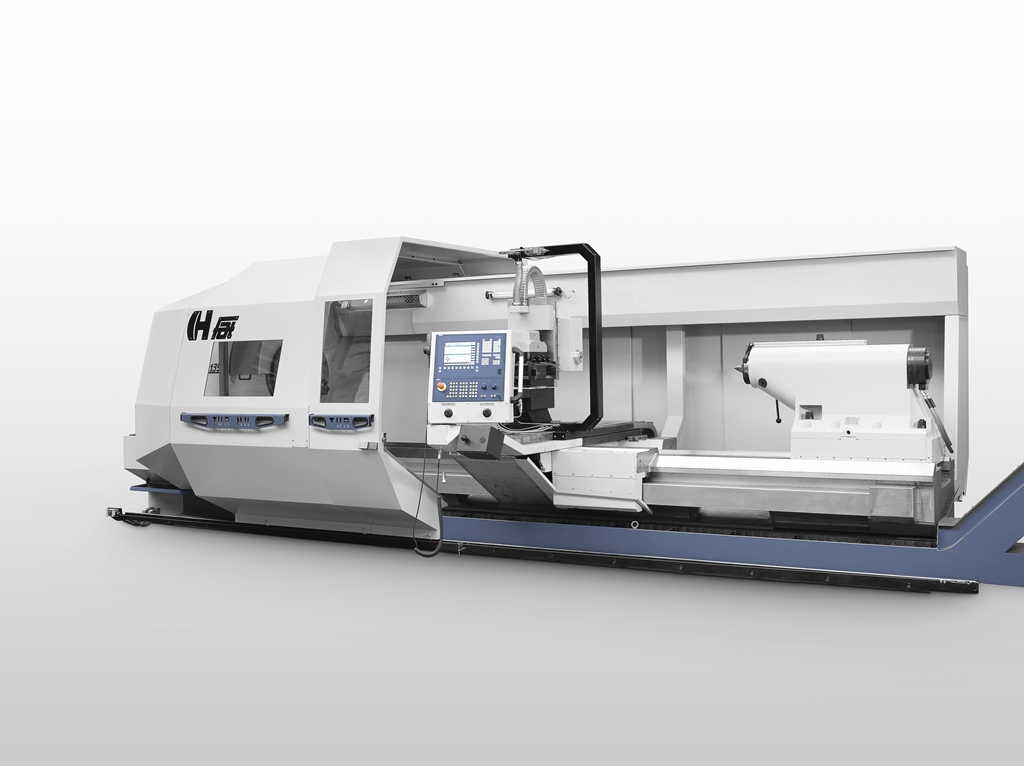

CAPACITA'
Distanza punte mm 8000
Diam rotante sul banco mm 1550
Diam rotante sul carro mm 1300
Max. portata tra le punte kg 20.000 (senza lunette)
MANDRINO
Numero gamme velocità
Potenza motore principale (S6) kW 75
Esecuzione standard
Naso mandrino DIN55026 A2-15
Cuscinetto frontale mm 250
Foro mandrino mm 140
Gamme di velocità (standard con 140 mm di foro mandrino):
- I gamma 2-200 rpm
- II gamma 180-900 rpm
Max. coppia tornibile Nm 8250
CARRO
Corsa trasversale carro asse X mm 750
Rapidi asse Z m/min 8
Rapidi asse X m/min 10
Forza trasversale kN 25
Forza longitudinale kN 35
Vite a sfera asse Z mm 80
Vite a sfera asse X mm 40
Lunghezza carro mm 1150
Larghezza guide trasversali mm 366

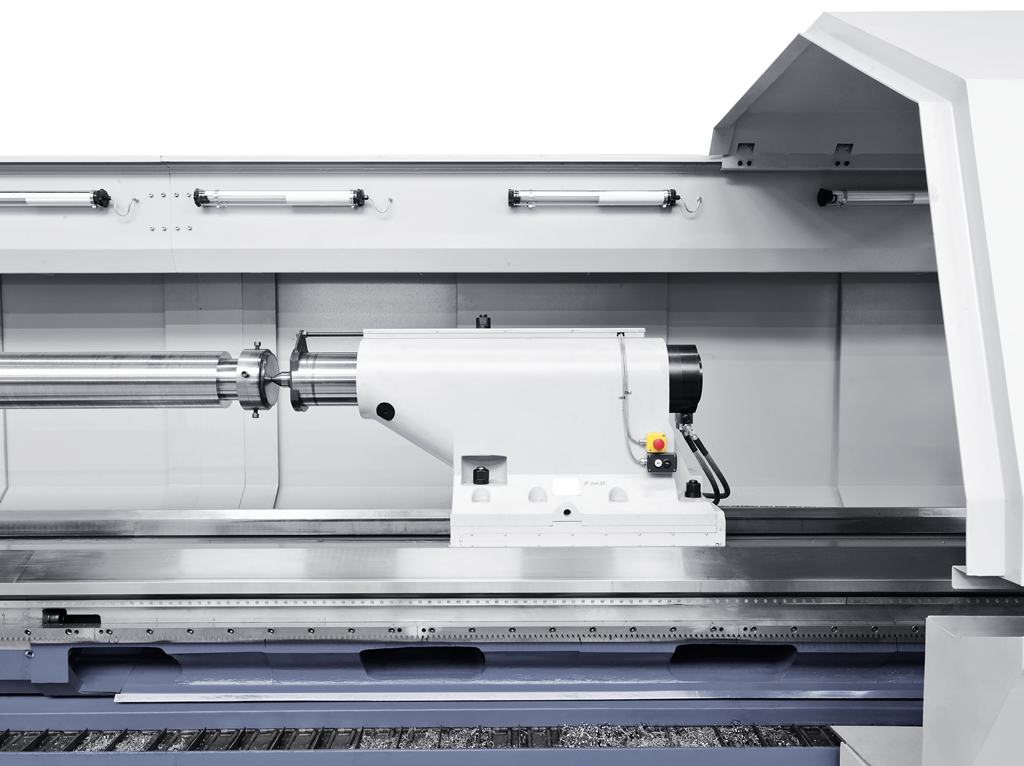

CONTROPUNTA IDRAULICA ESECUZIONE PESANTE
Diametro canotto mm 280, con cuscinetti rotanti, senza necessità di cuspide girevole
Attacco canotto MT6
Corsa canotto mm 300
GENERALI
Larghezza banco mm 1020
Lunghezza totale macchina mm 11200
Larghezza mm 3300
Altezza mm 2550
Peso kg 24800
EQUIPAGGIAMENTO STANDARD
-CNC Siemens Sinumerik 840D SL
-Tensione elettrica 3x400 V
-Cambio gamma a 2 fasi automatico programmabile
-Colori macchina RAL 7031/7044
-Illuminazione area di lavoro
-Aggregato idraulico
-Sistema refrigerante completo
-1 porta automatica lato anteriore e paraspruzzi posteriore
-Contropunta con sistema di aggancio rapido al carro
-Diametro canotto mm 280
-Sistema di lubrificazione automatica per corpo mandrino
-Sistema di lubrificazione automatica per carro e slitta
-Porta USB, connessione Ethernet sul pannello di controllo
-Encoder assoluti
-Un set di manuali d’uso/ programmazione e manutenzione in lingua inglese
-Conformità CE
ACCESSORI INCLUSI:
-Cnc Siemens Sinumerik 840D con display touchscreen 15''
-Asse C di posizionamento tramite motore principale; completo di freno idraulico per mandrino– precisione di posizionamento +/- 0,02gradi un naso mandrino

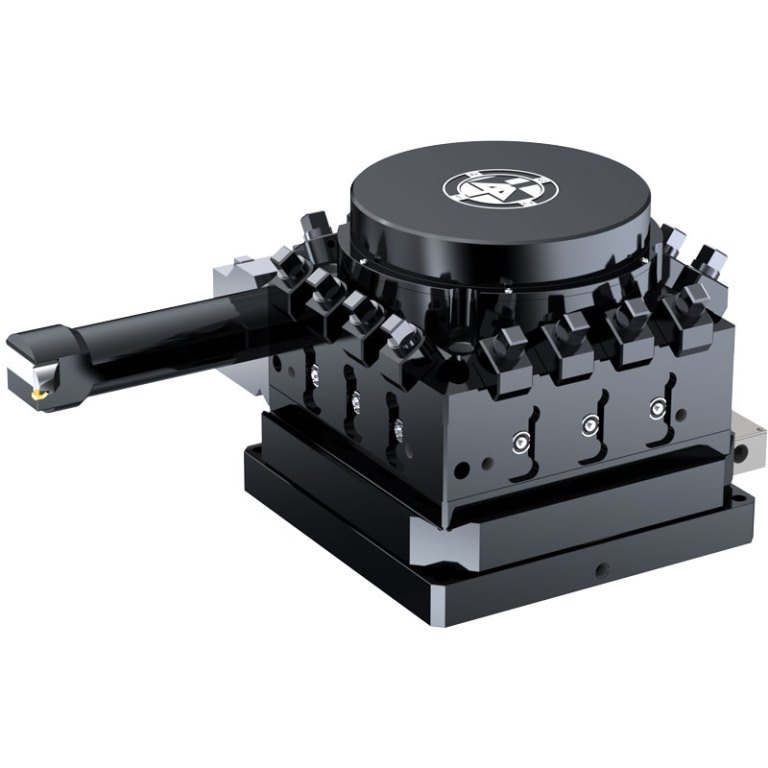

-Torretta quadra orizzontale bidirezionale Baruffaldi TAB 340 secondo DIN 69 881-VDI 3425; misura nominale 40, con sistema di aggancio idraulico; portautensili esclusi
-Righe ottiche pressurizzate per asse X e Z

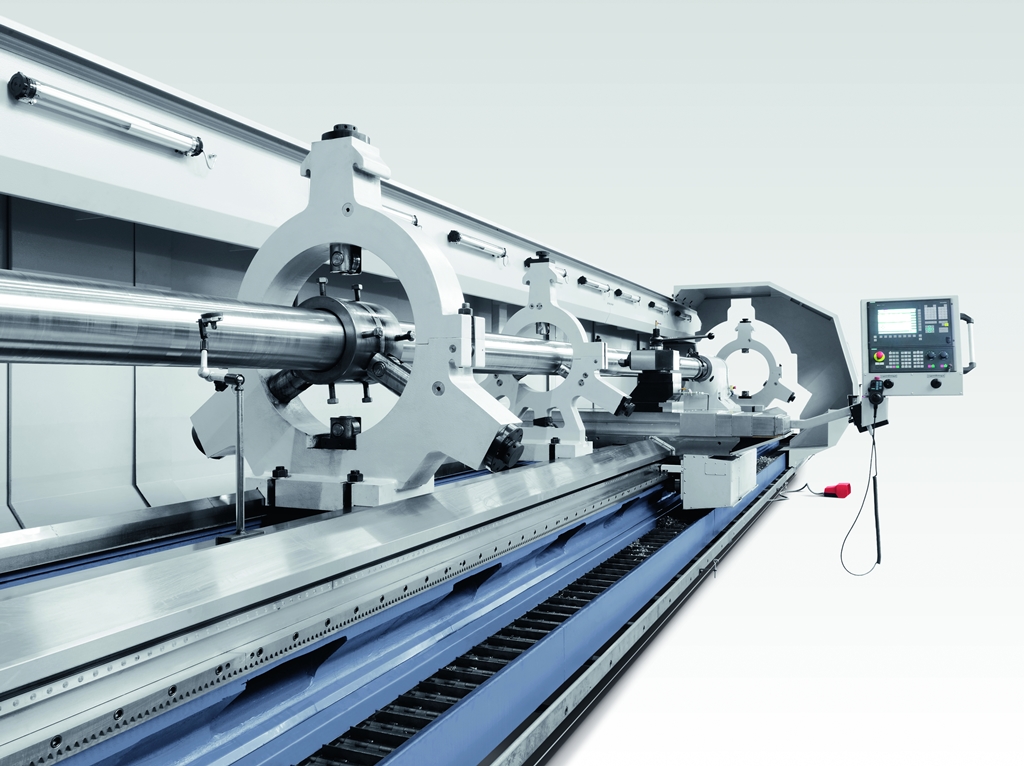

-Lunetta fissa con pattini a rulli - Ø 50- 400
-Lunetta fissa con pattini a rulli - Ø 380- 700
-Pompa per sistema ad alta pressione max 20 bar, 1,7 kw, Q= 50 l/min
-Evacuatore trucioli
-Simulazione grafica del pezzo in 3 D
-Simulazione grafica reale tempo di lavorazione pezzo
-Porta Ethernet aggiuntiva interna all'armadio elettrico
-Plateau a 4 griffe indipendenti diam mm 1000 con portata massima tra le punte 25.000 DaN
-Cuspide fissa MT6 lato contropunta
-Boccola di riduzione diam mm 140/MT6 lato mandrino
-Cuspide fissa prolungata lato mandrino
-Luce a led fronte autocentrante
-Luce di illuminazione area di lavoro aggiuntiva

MACCHINA NUOVA IN ARRIVO
