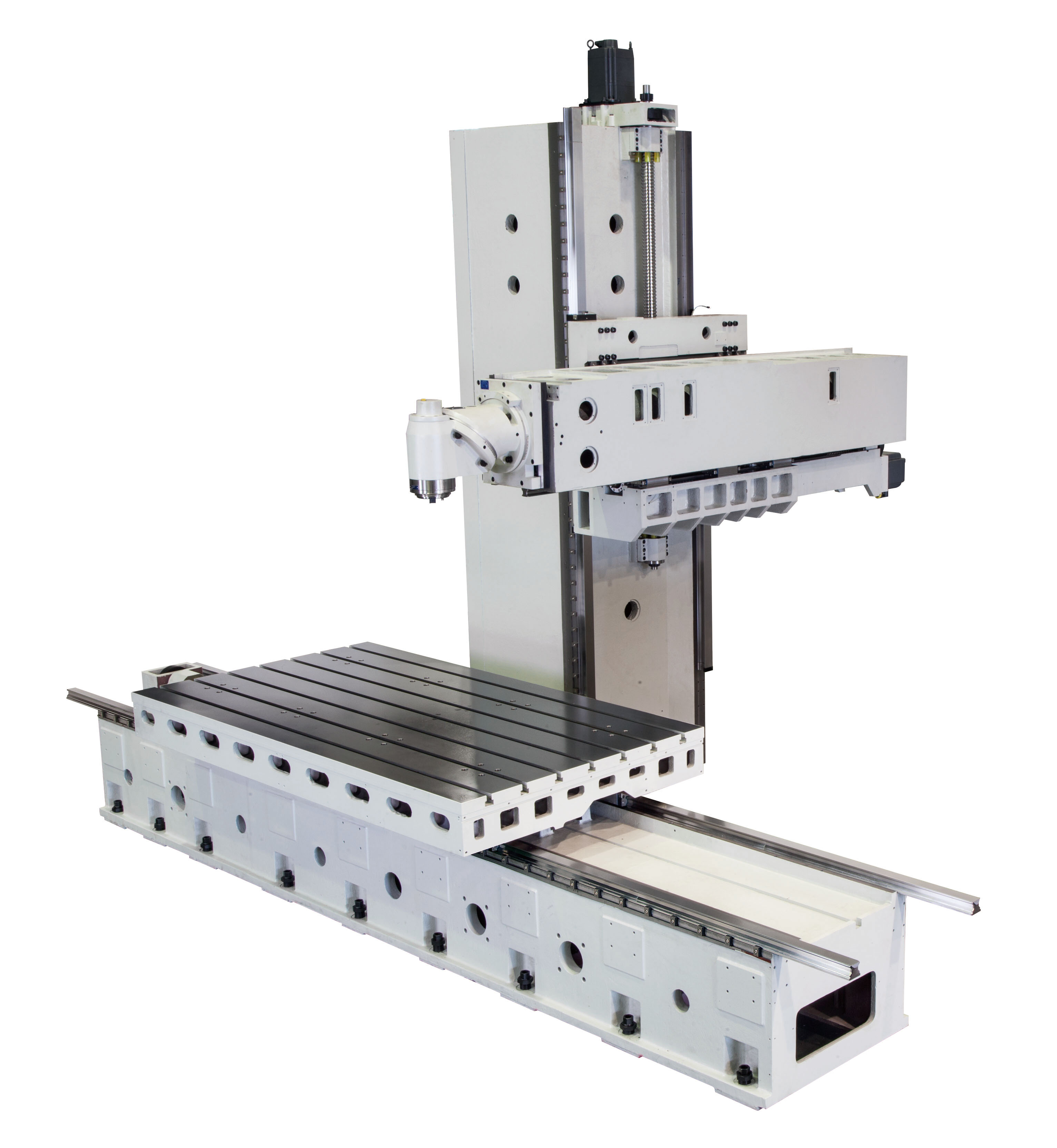

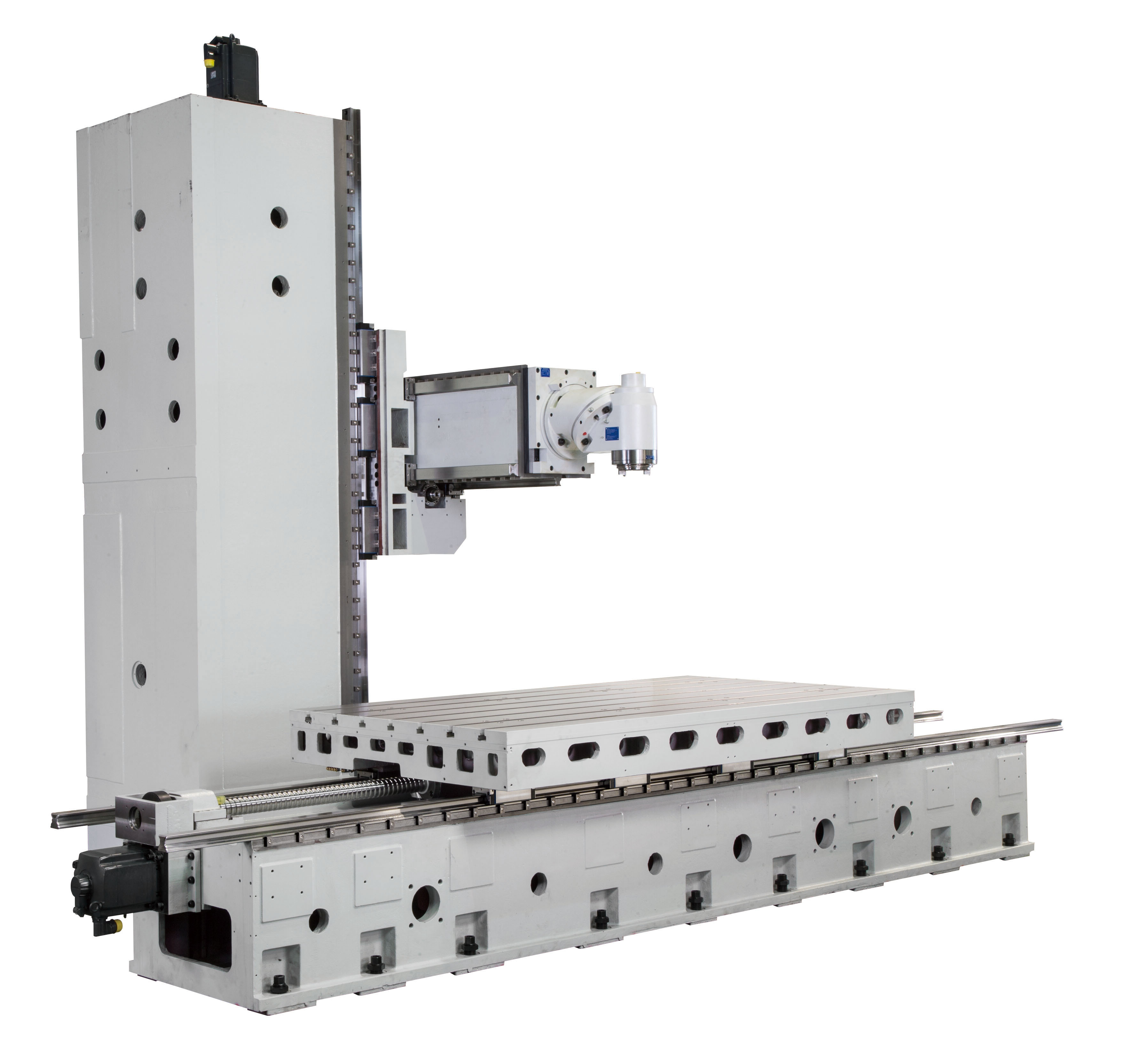

A BANCO FISSO
controllo Heidenhain i-Tnc 640 + volantino remotato HR-510
CORSE ASSI
-Corsa asse X 2000 mm
-Corsa asse Y 1250 mm
-Corsa asse Z 1500 mm
SUPERFICIE DI APPOGGIO
-Dimensione superficie di appoggio 2100x1200 mm, Cave a T 22H8x7
-Portata tavola 5000 kg
AVANZAMENTI
-Avanzamenti rapidi asse X, Y e Z mm/min 24.000
-3 assi su guide a rulli
-Asse X con n.2 guide a rulli, sezione mm 55 con n. 8 pattini di appoggio
-Interasse guide asse X mm 640
-Asse Y totale n.3 guide a rulli
-Di cui n.2 sezione mm 55 e n. 1 sezione 45 con 3 pattini di appoggio ciascuna
-Interasse guide asse Y mm 367
-Asse Z con n. 2 guide a rulli, sezione mm 65, e n. 6 pattini di scorrimento
-Interasse guide asse Z mm 820
LINEA MANDRINO
SEZIONE RAM mm 423x440
Motore mandrino 17/25KW S1/S4
Linea mandrino con cambio Gamma ZF

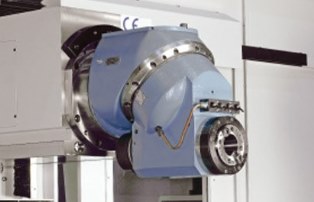

Testa universale manuale
Giri mandrino 3.500 Rpm
cono mandrino #50
CAMBIO UTENSILI AUTOMATICO in posizione verticale
n. 24 posizioni
Lunghezza max utensile mm 300
Diametro max utensile mm 125
Peso max utensile kg 15
COMPLETA DI:
-Sistema di misura tramite righe ottiche
-Sistema di raffreddamento programmabile
-Sistema automatico di lubrificazione macchina
-Sistema di raffreddamento ad aria
-Lampada d’illuminazione area di lavoro
-Lampada d’allarme per segnalazione anomalie
-Lampada a 3 colori di lavoro e di fine ciclo
-Piedini di appoggio e di livellamento
-Porta di interfaccia RS 232
-Collegamento Ethernet RJ45
-Connessione USB
-Manuali d’uso e manuali di controllo
-Cassetta portautensili con chiavi di servizio
-Pompa alta pressione attraverso il mandrino 20 bar, serbatoio 600 L e filtro carta 30 micron
-Evacuatore trucioli a catena trasversale e carrello ribaltabile raccogli trucioli
-Struttura macchina pesante, da 18.500 kg

MACCHINA NUOVA IN ARRIVO
