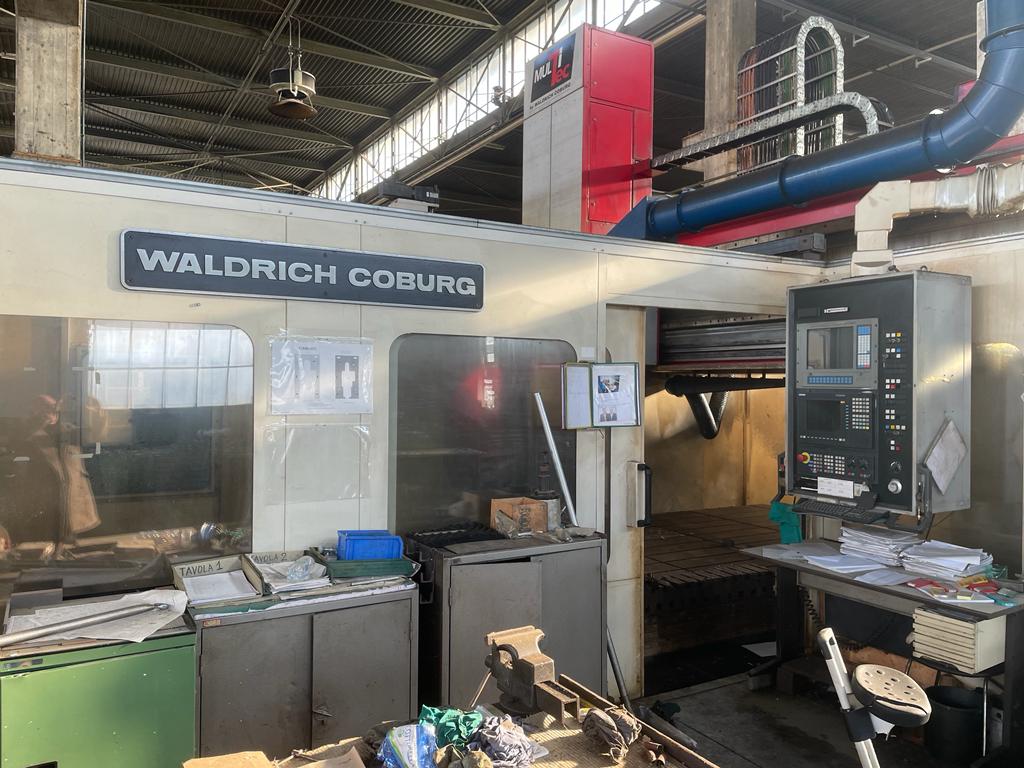

FRESATRICE WALDRICH COBURG
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
09391
MULTITECH 3500 FT
A PORTALE A TRAVERSA MOBILE

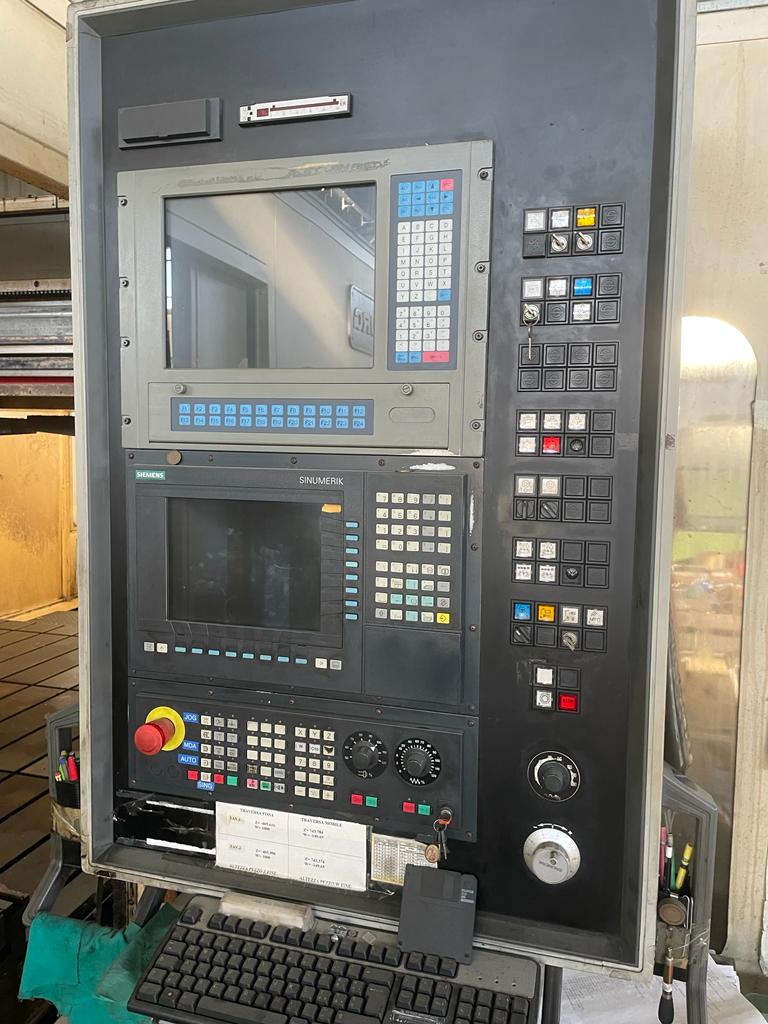

Controllo numerico Siemens Sinumerik 840 D

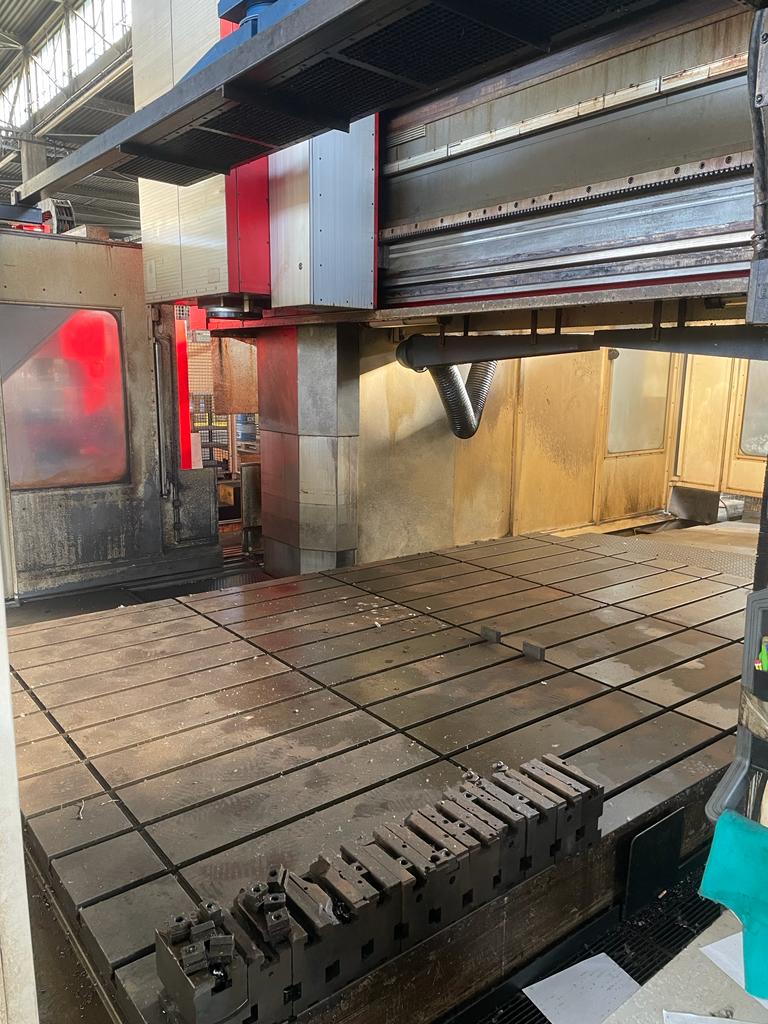

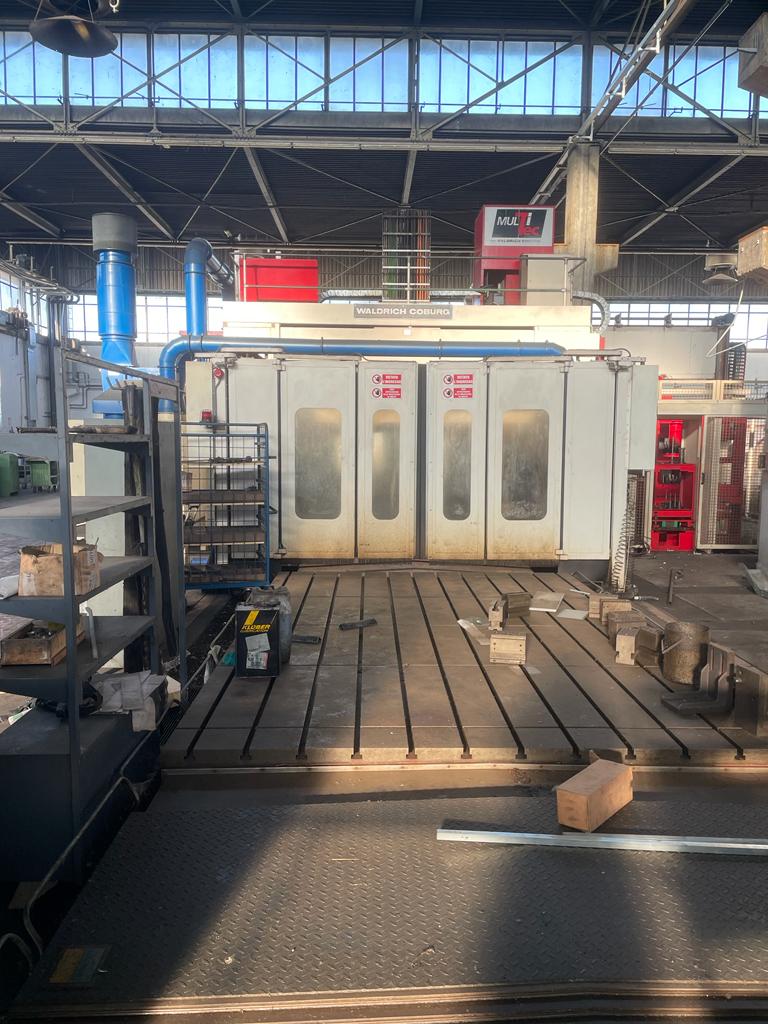

TAVOLE (N.2):
Larghezza di montaggio mm 3000
Lunghezza di montaggio tavolo anteriore mm 4500
Lunghezza di montaggio tavolo posteriore mm 4500
Lunghezza di montaggio a tavole accoppiate mm 10000
Scanalature a T in direzione longitudinale mm 28/H8
Distanza mm 250
Carico max tavola anteriore Kg 20000
Carico max tavola aposteriore Kg 20000
Carico max a tavole accoppiate Kg 30000
Larghezza di passaggio tra i montanti mm 3500
Altezza di passaggio tra tavola e naso mandrino dell'unità mandrino vert. VS 125 C/150 mm 1500
CORSE:
Tavolo, longitudinale (asse X):
-tavolo 1 mm 5000
-tavolo 2 mm 5000
-accoppiato mm 11000
Unità di fresatura e foratura, orizzontale (asse Y) mm 4500
Slitta mandrino, verticale (asse Z) mm 1250
Traversa (asse W) mm 1000
UNITA' DI FRESATRUA/FORATURA TIPO M4:
Potenza azionamento kW 45
Giri unità di fresatura e foratura:
-I gamma rpm 5-1300
-II gamma rpm 40-6000
Indexaggio automatico unità mandrino orizzontali da 1° a 1° nell'ambito di 0-360 gradi
SISTEMA DI CAMBIO UTENSILI AUTOMATICO PER UTENSILI E UNITA' DI LAVORAZIONE
ROBOT:
-Pinza doppia per cambio utensili in unità mandrino verticali ed orizzontali
-Pinza doppia per cambio unità di lavorazione nell'unità di fresatura e foratura
Diametro flangia utensile mm 97,5-125
Peso max utensile Kg 50
Peso max per unità di lavorazione Kg 750

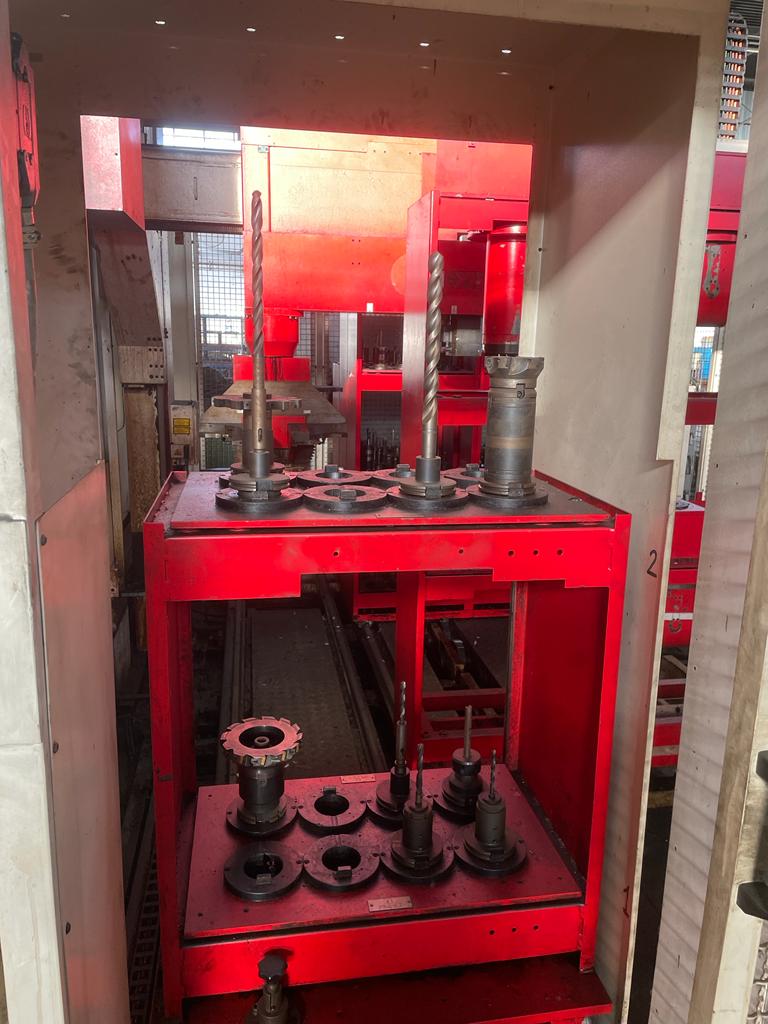

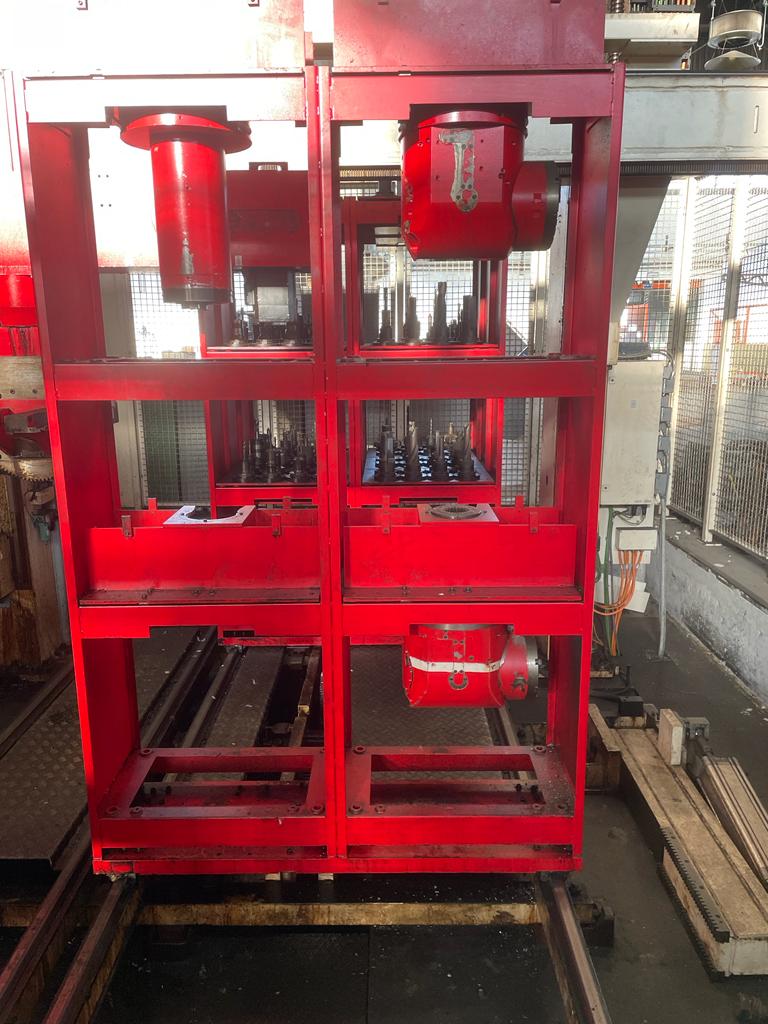

MAGAZZINO A SCAFFALE:
Numero di scaffali 4
Numero totale di stazioni per utensili 192
Numero totale di stazioni per unità di lavorazione 4
Alloggiamento utensili in base a DIN 69871 ISO 50
Distanza tra stazione e stazione mm 140
Diametro max utensili a stazioni completamente occupate mm 135
Diametro max utensili:
-standard mm 250
-ad apporto diretto con carrellino shuttle mm 315
Lunghezza max utensili:
-standard mm 375
-in deposito nella fila più in alto del magazzino mm 600
DIMENSIONI DI INGOMBRO:
Lunghezza totale della macchina mm 25200
Larghezza totale della macchina mm 11200
Altezza totale della macchina dal pavimento mm 5500
COMPLETA DI:
-N.01 mandrino verticale ISO 50 lunghezza mm 300
-N.01 mandrino verticale ISO 50 lunghezza mm 450
-N.02 teste 90°
-Controllo pezzi con tastatore Renishaw
MACCHINA USATA
